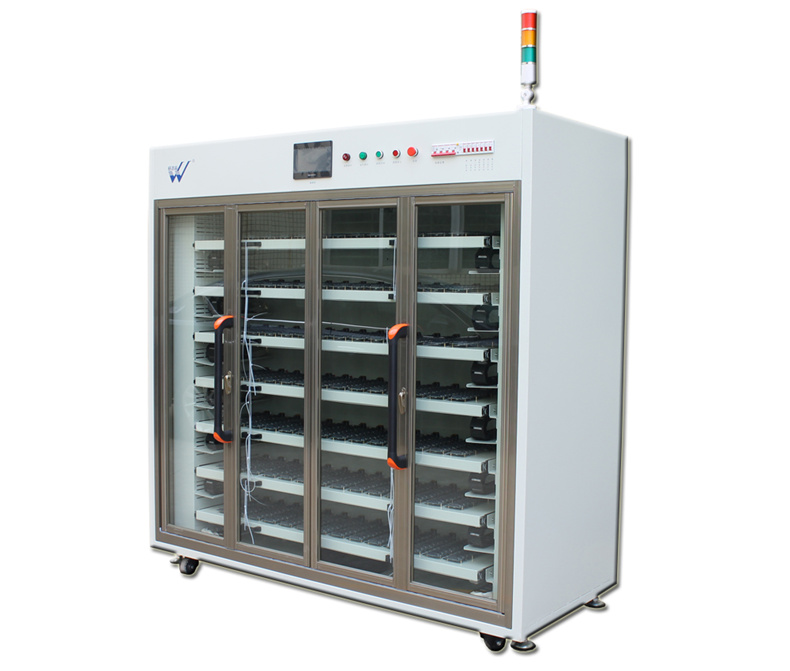

SSD老化柜規格書

一、SSD老化柜結構：

1、柜體尺寸：L1900mm*W850mm*H1980mm

2、柜體材質：冷軋板，方通成型模具沖壓激光切割制作

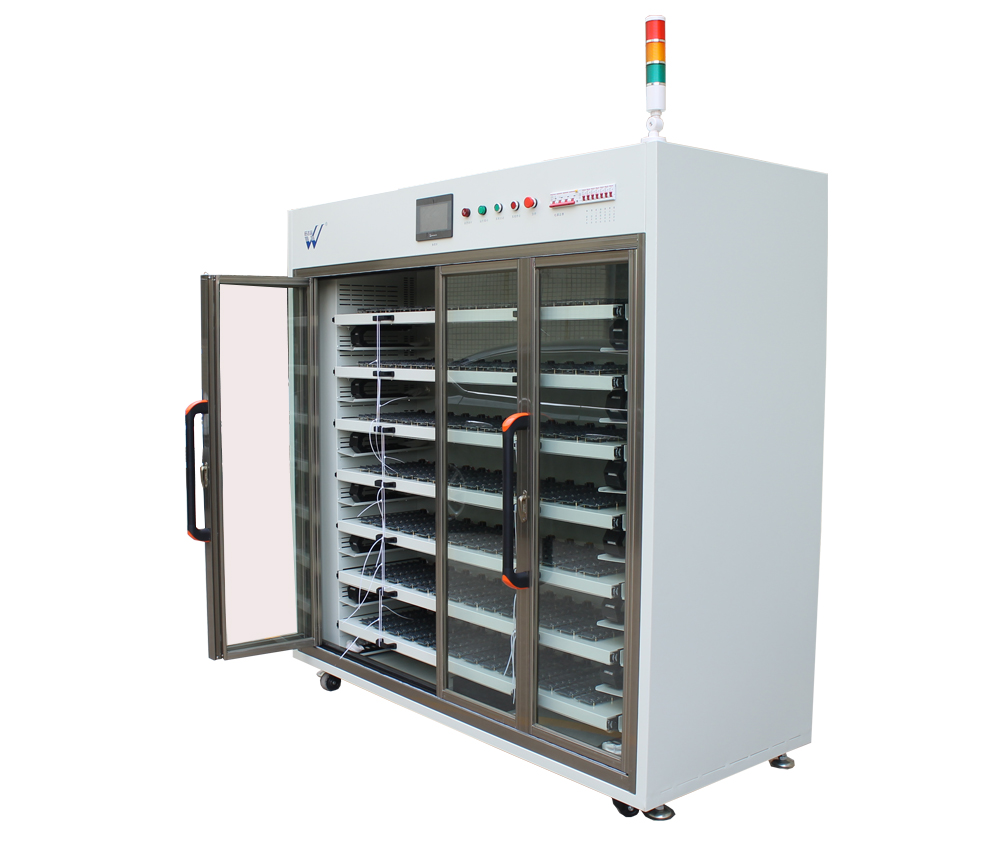

3、內部結構：產品區7層，205mm/層，凈空高為150mm/層，底層離地高300mm/層，最高層離地高度1500mm；層板為抽屜式結構，可拉出安裝產品，配送一腳凳。

4、結構形式：產品區與供電電源隔離

5、產品區門：折疊門更便于層板抽拉

二、SSD老化柜溫控系統：

1、控制范圍：常溫-70℃

2、控制精度：±5℃

3、加熱方式：電阻式金屬發熱裝置

4、控制方式：

產品區設置多個高精度溫度采集裝置，每層有獨立出風口及進風口保證溫度更均勻。

當產品區溫度低于設定值時，加熱裝置工作；高于設定值時，風閥打開將鮮風灌入產品區冷卻。

5、保護功能：EGO防干燒功能

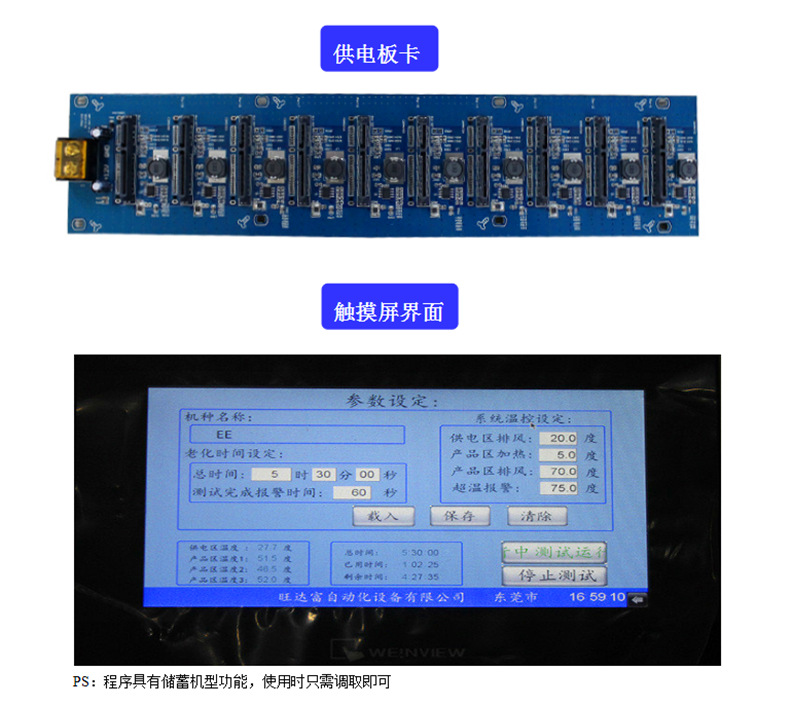

三、SSD老化柜供電板塊

1、模塊型號：WDF-420

2、通道數量：10個通道

3、板卡輸入：12Vdc

4、板卡輸出：5Vdc 3A/位

5、板卡優勢：由高壓轉為低壓，電壓精準，直接5V開關電源供電，電壓較低，會有壓降，影響老化效果。

四、SSD老化柜電控系統

1、工作電壓：三相五線 10平方 380V

2、供電電源：12V 400W開關電源，5V*3A*10PCS=150W/0.9(板卡效率)=167W，即一個電源供應2個板卡。

3、老化數量：980PCS

4、線材選用：國標105℃高溫線材，加熱裝置采用尼龍高溫線材

5、電器選用：德力西工業級電器

6、控制方式：觸摸屏控制及設定，可儲蓄機型調取使用，每層有個獨立開關

7、設備接地：接地保護，漏電保護

研究表明：通過老化測試設備先老化后測試，能讓電子產品（所有產品都是這樣）的隱形不良品在出廠前被發現，從而提高產品的質量。
