充放電老化柜參數表：（僅供參數考，按客戶要求定制）

充放電老化柜結構：

1、設備結構尺寸： 柜體尺寸：L2000mm*W900mm*H19850mm

2、柜體使用材質： 冷軋板，方通成型磨具沖壓激光切割制作

3、設備內部結構：

產品區6層負載區6層，層高250mm/層，凈空高度為140mm，底層離地高300mm，最高層離地高度為1500mm，產品區寬度350mm，

4、設備結構形式： 產品區與負載區隔離

5、設備外觀主色： 電腦色烤漆

6、溫度控制系統： 常溫~65℃±5℃(空載)

7、設備門框結構：不帶門

8、設備層板材質： 冷板烤漆

PD&QC充放電老化柜電子模塊：

1、模塊控制方式： RS485通訊方式，電腦控制

2、安裝模塊型號： WDF-EC08S-360 具備自動驗證每檔升壓功能

3、模塊隔離方式： 每個通道獨立隔離，可老化多組輸出以及共地產品

4、安裝模塊數量： 每層安裝8臺，每臺安裝48臺電子負載

5、負載加載模式： CC恒流

6、模塊通道數量： 32CH

7、模塊具備協議： QC2.0QC3.0PD2.0PD3.0

8、通道額定功率： 45W/CH(負載電流范圍：0.05~5A/CH，負載電壓范圍：2~60V)

9、整車?yán)匣瘮?shù)量： 單路輸出電源45W以下384PCS/臺， 可并聯負載老化大功率產品老化完成前需求軟件控制負載自動誘騙插排升壓。

10、 驗證升壓功能： QC輸出，那老化完成前需要將PD輸出的5V9V12V15V以及QC5V9V12V全部升壓一遍，不能升壓的要判斷不良，兼容多種快充功能能同時升壓，減少該功能的驗證工位

輸入 384PCS萬能插座

11、老化連接材料：

USB母座TYPE-C母座 并聯開關DC Jack 5.5*2.55.5*2.14.0*1.73.5*1.35母座： 輸出每個通道各一個，內正外負

PD&QC充放電老化柜電控系統：

1. 臺車配電方式： 380V三相五線配電，設備電控系統工作電壓220V

2. 產品輸入電壓： 110Vac 220Vac 264Vac

3. 輸入電源功率： 36KVA

4. 設備輸入功率： 3KW(不含加熱系統)

5. 設備控制方式： 電腦系統監控及設定

6. 設備保護方式： 漏電保護、接地保護

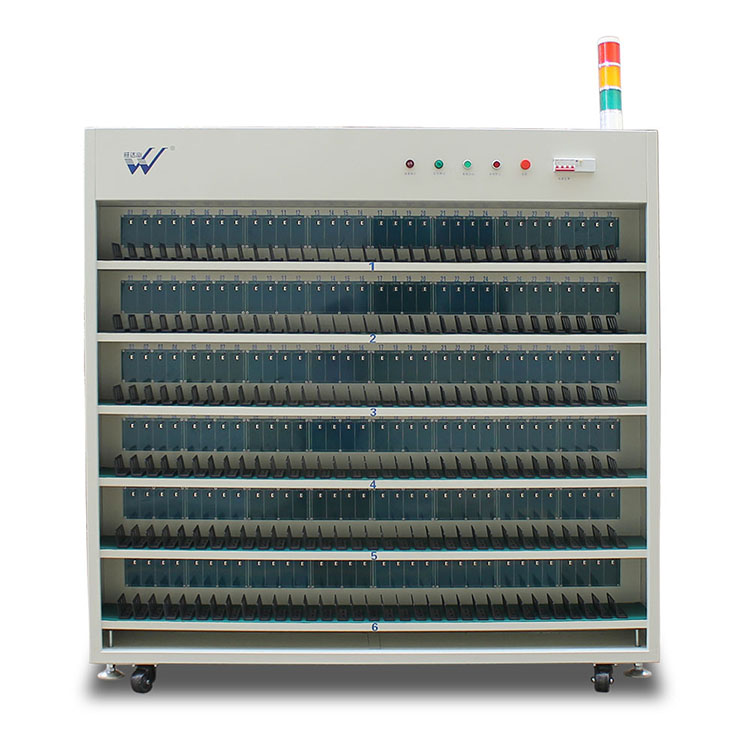

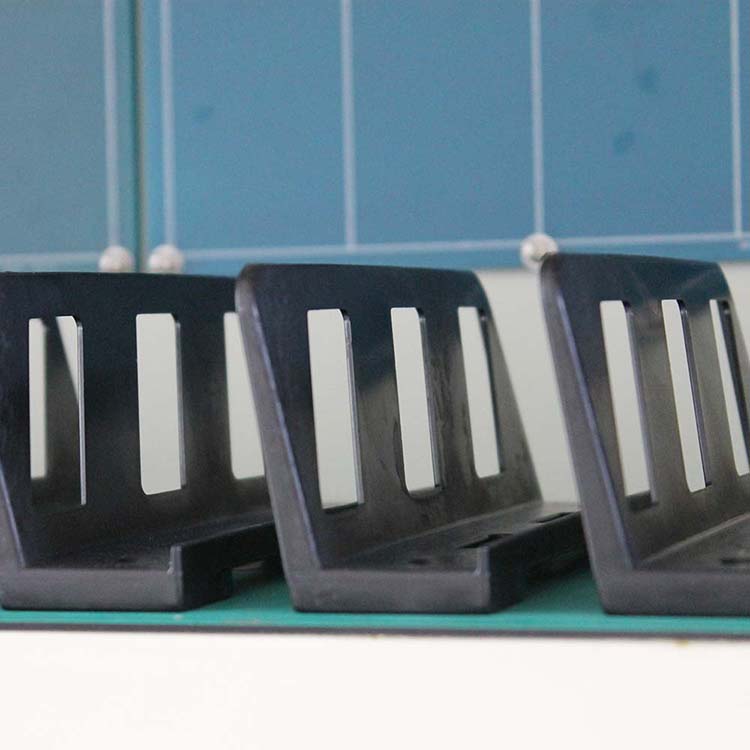

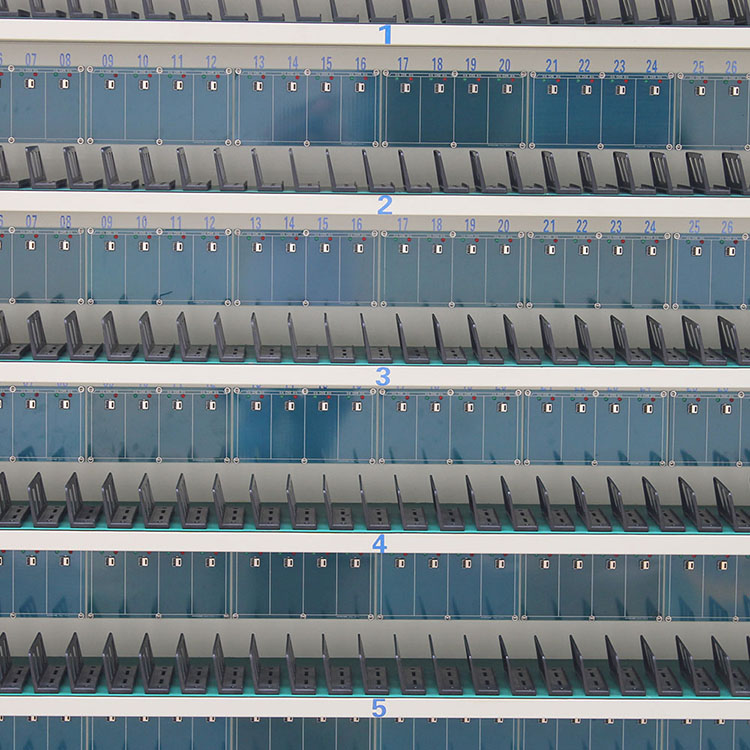

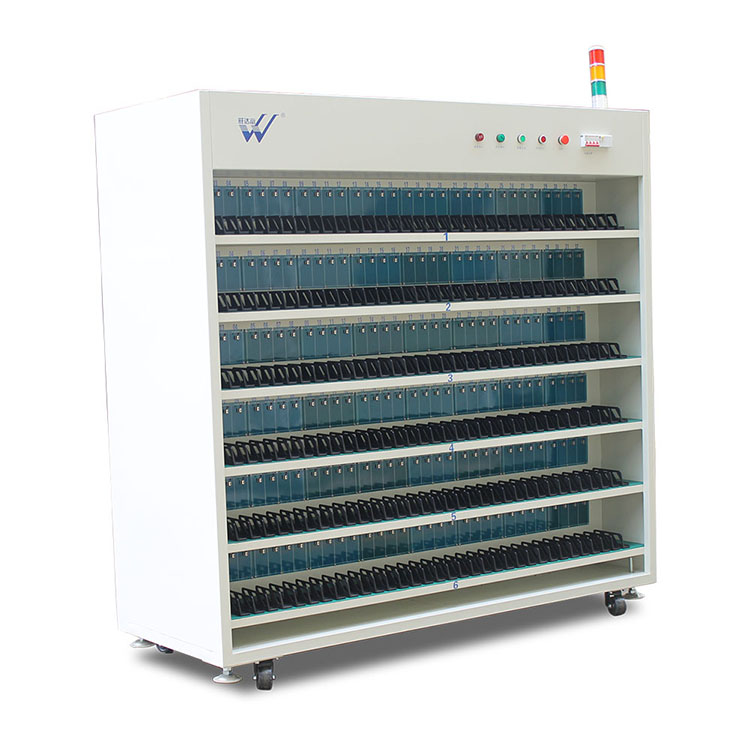

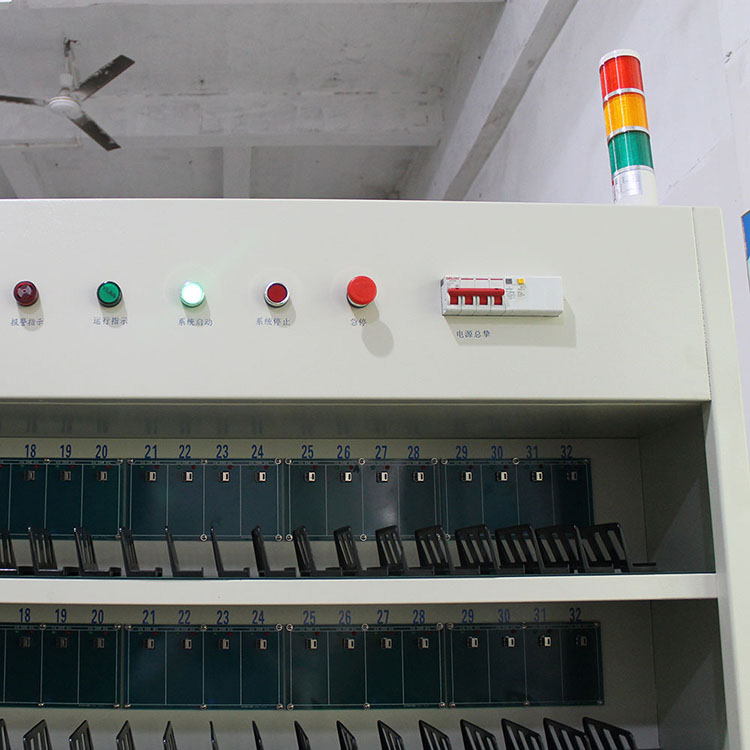

產品圖片：
