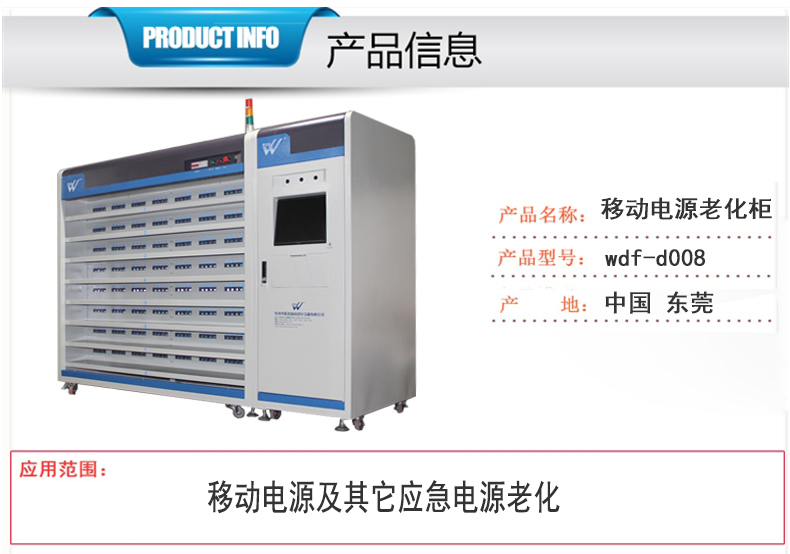

移動電源老化柜參數表：

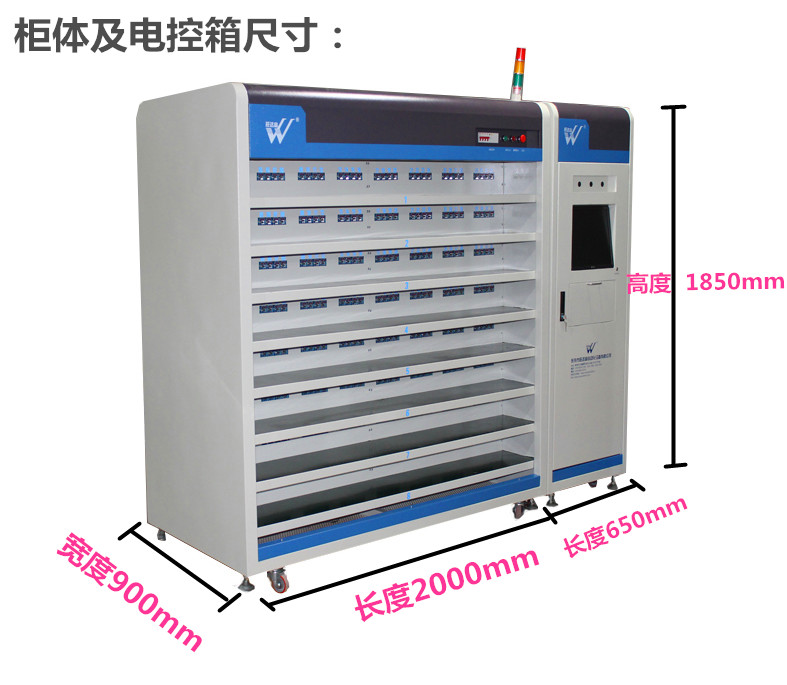

移動電源老化柜結構外觀：

1、設備結構尺寸： L2000mm*1800mm*H1950mm

2、設備柜體材質： 冷軋板，方通成型磨具沖壓激光切割制作

3、設備柜體結構 產品區6層負載區6層，底層離地高350mm，層高230mm，最高層離地1500mm，產品區寬度300mm

4、設備結構形式： 產品區與負載區隔離，單面安裝產品

5、設備外觀主色： 電腦色烤漆

6、設備溫控系統： 無

7、設備門框結構： 無

移動電源老化柜充電采集模塊：

1、充電模塊型號： WDF-357-V 1. 3

2、充電模塊協議： PD2.0協議，QC由客供充電器與移動電源完成協議快充

3、充電最大功率： 60W

4、模塊安裝數量： 48PCS

5. 充電模塊參數：

電壓：0.3-20V，±1%

電流：0.05-3A，±1%，100mA以下為±3mA

6. 模塊接口定義：

每個通道有3個USB母座以及一個TYPE-C母座， USB母座最大過流為2.4A；

一個USB母座接QC充電器， 一個接QC移動電源用于充電：一個USB母座用于QC移動電源放電；

type-C母座用于PD 2.0移動電源充電以及放電， 充放共口， Type-C口無QC協議

移動電源老化柜放電負載模塊：

1、負載模塊型號： WDF-020-V 1. 0

2、放電模塊協議： PD2.0，QC2.0，QC3.0

3、放電最大功率： 60W

4、安裝模塊數量： 48PCS

5、負載加載模式： CC恒流

6、放電模塊參數：

電壓：0.3-20V，±1%

電流：0.05-3A，±1%，100mA以下為±3mA

移動電源老化柜電控系統：

1、設備配電方式： 三相380V為系統工作電壓，QC充電器為QC移動電源充電(充電器為客供)，PD充電由設備完成無需配充電器

2、設備配電功率： 20KW

3、充電電源配置： QC以及普通充電器由客戶提供，PD充電由設備完成

4、設備保護方式： 接地保護、漏電保護

移動電源老化柜軟件功能說明：

1、通過設定充電的截止電流，當充電電流小于截止電流或者截止容量后，自動停止充電，達到想要的電池容量出貨

2、每個點是完全獨立，可同時進行多機種或多標準測試

3、QC充電不可設定電壓，QC放電可以設備電壓；PD充放電都可設定電壓，便于驗證升級電路

4、數據實時監控，監控?cái)?shù)據定時保存，可以隨時調出老化數據

5、海一種狀態都有不同的顏色進行區分，產品老化狀態一目了然

6、不良品自動判斷：只要設定好相應的判斷條件，電腦即可根據當前的數據自動判斷產品的好壞，并報警

7、恒壓模式充電，橫流模式放電，充電和放電的連接線可同時接入相應的接口，充放電自動循環老化

8. 具備條碼掃描功能(掃描槍由客供) ， 提供對接MES接口

9. 具備斷電接續功能(整機老化同一款產品)

研究表明：通過老化測試設備先老化后測試，能讓電子產品（所有產品都是這樣）的隱形不良品在出廠前被發現，從而提高產品的質量。
