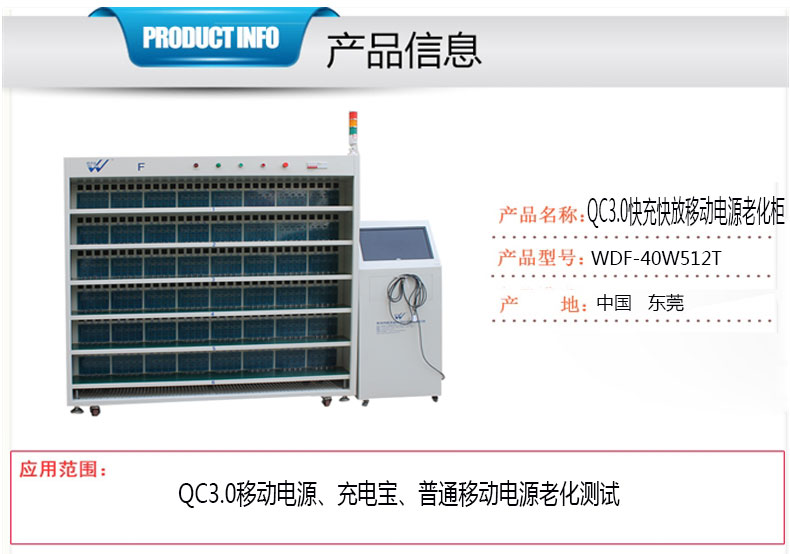

QC3.0快充快放移動電源老化柜規格書

一、QC3.0快充快放移動電源老化柜參數：

1、結構尺寸：L2000mm*W900mm*H1980mm

2、柜體材質：冷軋板，方通成型模具沖壓激光切割制作

3、內部結構：產品區8層，負載區8層；180mm/層，凈空高為140mm/層，底層離地高300mm/層，最高層離地高度1500mm產品區寬度350mm；第七層可翻轉，便于安裝第八層產品。

4、結構形式：產品區與供電電源隔離

5、設備外觀主色：電腦色烤漆

6、溫度控制系統：常溫-65℃±5℃（空載）

7、設備門框結構：四扇折疊門

8、設備層板材質：冷板烤漆

二、QC3.0快充快放移動電源老化柜電子模塊：

1、模塊控制方式：RS485 通訊方式，電腦控制

2、安裝電子負載模塊型號：WDF-EC08S-360 具備自動驗證每檔升壓功能

3、模塊隔離方式：每個通道獨立隔離，可老化多組輸出以及共地產品

4、安裝模塊數量：每層安裝6臺，每層安裝48臺電子負載

5、負載加載模式：CC恒流

6、模塊通道數量：8CH

7、模塊具備協議：QC2.0 QC3.0 PD2.0 PD3.0

8、通道額定功率：45CH（負載電流范圍：0.05-5A/CH，負載電壓范圍：2-60V）

9、整車?yán)匣瘮?shù)量：單路電源輸出45W以下384PCS/臺，可并聯負載老化大功率產品

10、驗證升壓功能：老化完成前需要軟件控制負載自動誘騙插排升壓

11、老化連接材料：輸入384PCS萬能插排；輸出USB母座，TYPE-C母座并聯開關

DC jack5.5*2.5  5*2.5  5.5*2.1  4.0*1.7  3.5*1.35  母座每個通道各一個，內正外負

三、QC3.0快充快放移動電源老化柜電控系統

1、臺車配電方式：380V三相五線配電，設備電控系統工作電壓220V

2、產品輸入電壓：110Vac  220Vac  264Vac

3、輸入電壓功率：36KVA

4、設備輸入功率：3KW（不含加熱系統）

5、設備控制方式：電腦系統監控及設定

6、設備保護方式：接地保護，漏電保護

研究表明：通過老化測試設備先老化后測試，能讓電子產品（所有產品都是這樣）的隱形不良品在出廠前被發現，從而提高產品的質量。
