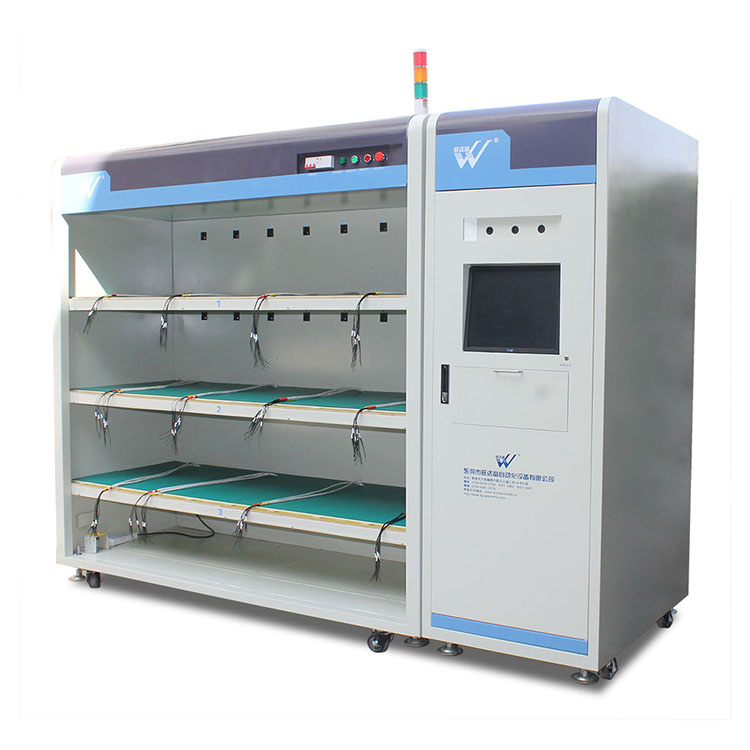

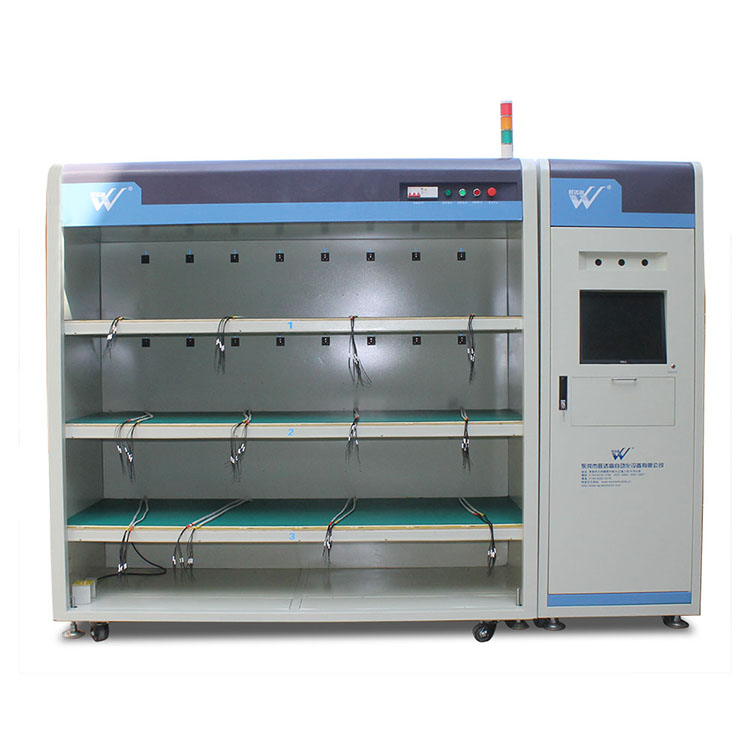

一、老化測試設備結構

1、材質：冷板噴粉烤漆

2、尺寸：L2050*W1250*H2030mm

3、老化容量：250W以下為24PCS/柜，250W-500W為12PCS，不能老化500W以上產品

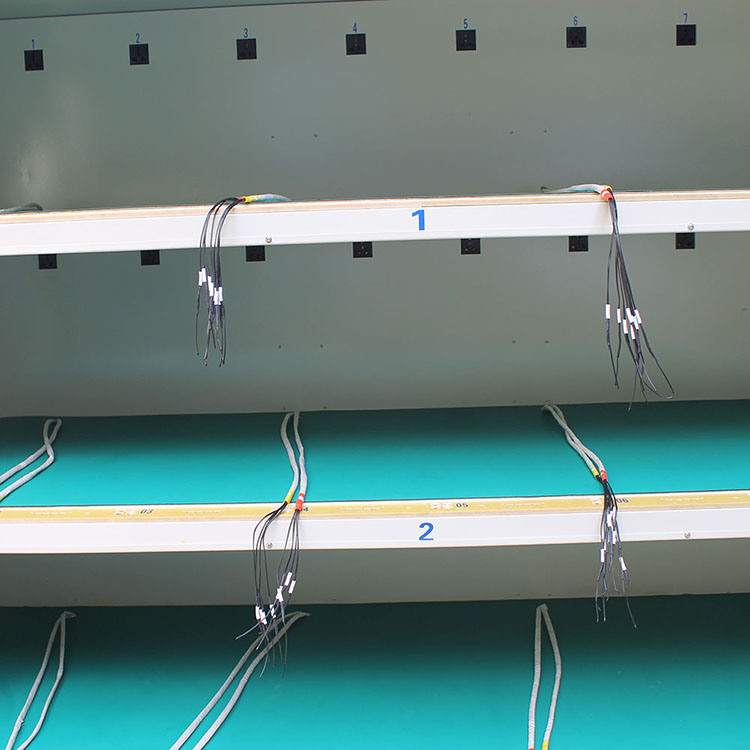

4、每層產品數量：250W以下為8PCS/柜，250W-500W為4PCS，

二、老化測試設備電控系統

1、設備輸入電壓：三相五線380/220V(由客戶負責）

2、變壓輸入?yún)⒖茧妷海喝?/span>390V（電網波動最低380V，最高415V）

3、單個產品功率：250W

4、產品輸入電壓：220Vac(單相）  0-24Vdc可調

5、測試產品效率：0.8

6、直流供電源功率：15KW 每個位按最大200W計算  12V計算

7、設備輸入總功率：20KW

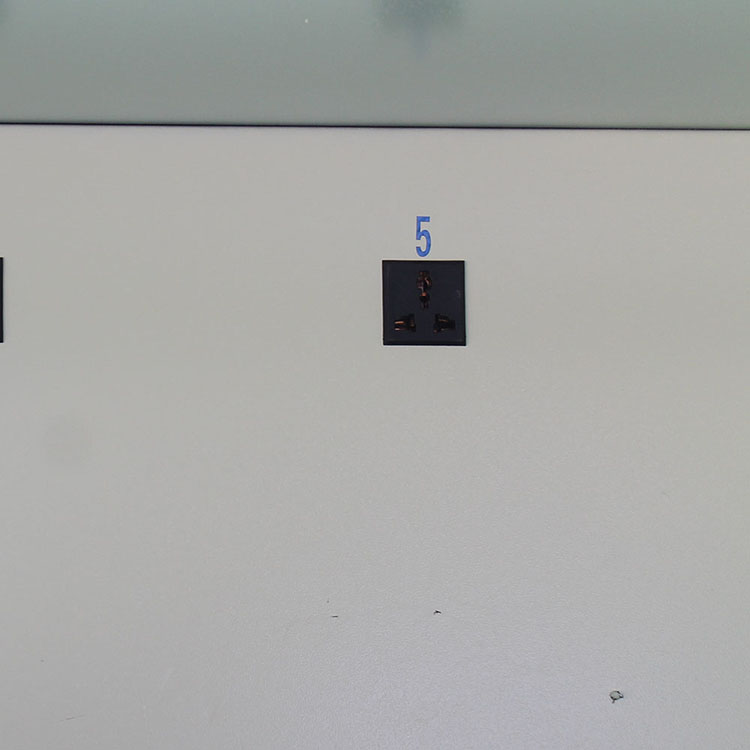

8、產品AC輸入插座：24個萬能插座

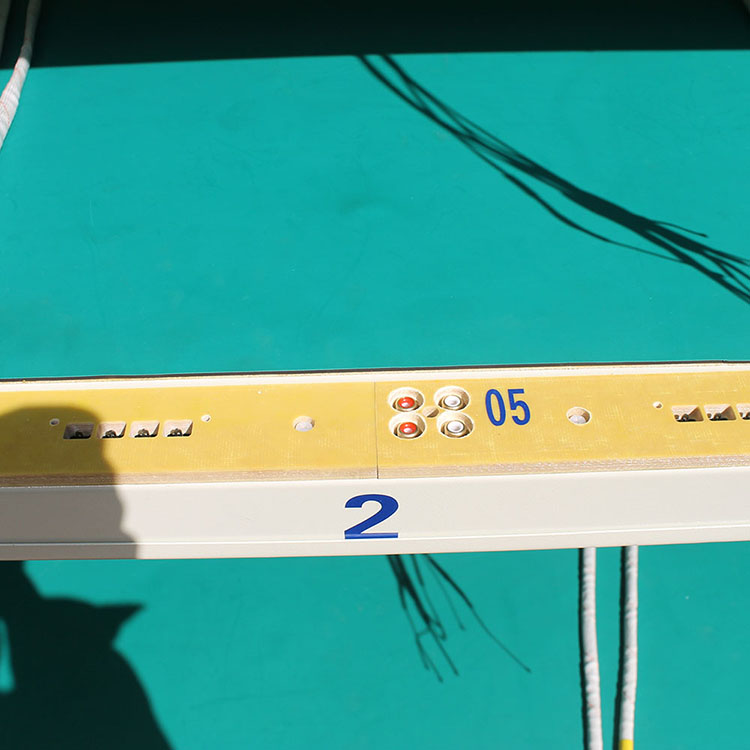

9、產品DC輸入插座：24個銅柱

10、產品輸出插座: 接線柱

11、產品輸入配線：AC 110V配線  DC按12V配線

三、電控系統安全保護裝置

1、保護接地：老化測試設備所有機架用導線與電網接地線連接在一起，防止設備漏電導致人員觸電事故發生。

2、電源過功率保護：直流電源過功率保護

3、急停按鈕：老化測試設備裝一個急停按鈕，設備出現故障方便緊急斷電，保護設備和人員安裝。

4、過載保護：輔助加熱器&循環風機&排風機安裝熱繼電器，對系統起缺相/過載/載流/過壓保護

5、漏電保護：系統總制采用三相四線漏電開關，設備漏電流超過設定值自動跳閘，防止設備漏電對人身和設備的損傷
